SMED - for easy and quick change injection molding molds

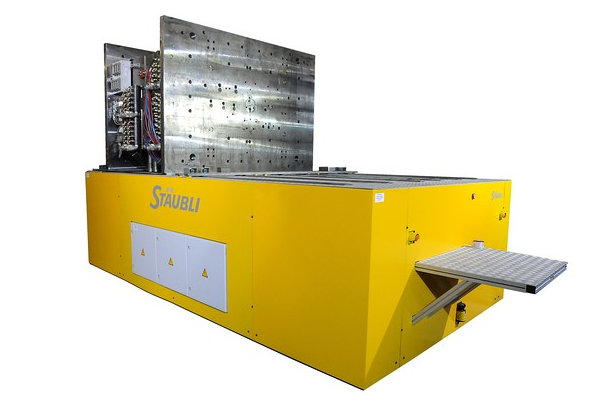

Klíčovým prvkem pro efektivní práci vstřikovacích lisů je jednoduchá a rychlá výměna forem – maximalizace flexibility a produktivity u vstřikovacích lisů je v totiž dnešním konkurenčním prostředí naprosto nezbytná. Společnost Stäubli, specialista na systémy rychlé výměny nástrojů a upínací systémy, vyrábí také pojízdné stoly pro výměnu forem všech velikostí, od malých pro výrobu drobných elektronických komponent až po velké, několik set kilogramů těžké formy typicky využívané pro lisování automobilových nárazníků a dalších dílů. Nasazením pojízdných stolů se dá ušetřit mnoho času, v některých případech lze snížit čas výměny až o 70% - a to dokonce i tam, kde už byl dříve instalován systém na rychlou výměnu forem.

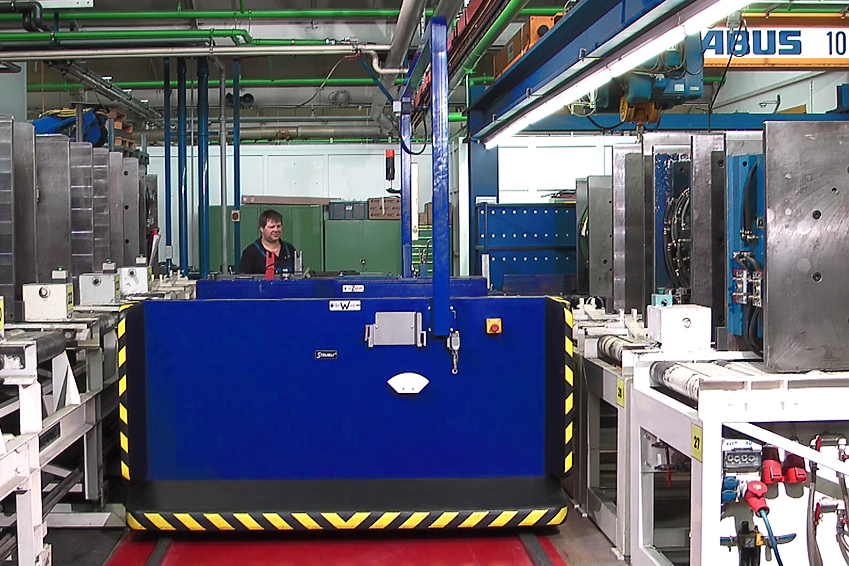

Pojízdné stoly umožňují ekonomickou a bezpečnou boční výměnu forem, uplatnění nachází zejména ve výrobních závodech, kde je konstrukčně velmi náročná nebo zcela vyloučená výměna forem pomocí jeřábu. Přesun stolů probíhá pouze pomocí vysokozdvižného vozíku a při převozu je forma bezpečně upevněna, čímž se dále snižuje nebezpečí poškození formy nebo jejích konektorů a zároveň klesá i riziko pro operátora. Stůl lze zcela přizpůsobit specifickým požadavkům dané výroby, v nabídce jsou manuální uchycení pro malé formy i automatické mechanické jednotky pro formy velké. Díky tomu představují stoly pro výměnu forem jedno z nejjednodušších a nejdostupnějších vylepšení pro obsluhu vstřikovacích lisů a investice do nich má obvykle velmi rychlou návratnost.

V případě více automatizovaných systémů lze pro ušetření nákladů využít jednoho stolu mezi dvěma lisy – ten pak nabízí oboustrannou výměnu pro dva stroje najednou. Stejně tak může být součástí systému i předehřívací stanice, díky které je forma zakládána do lisu již nahřátá a dále se tak snižují časy cyklů. Zajímavým řešením je také obsluha jednoho lisu pomocí stolů na obou stranách stroje, kdy zatímco na jedné straně dochází k odebrání původní formy, ze strany druhé je již zakládána forma pro následující proces.

Dalším krokem ke kompletní automatizaci, který se často objevuje zejména v nově budovaných závodech, je využití kolejových stolů. Jeden stůl pak zvládá zcela samostatně obsluhovat několik lisů nebo i celou výrobní linku. V tomto případě lze do návrhu zahrnout i skladové prostory – kolejové stoly pak samy vyhledají odpovídající formu ve skladu, zabezpečí výměnu forem v lisu a použitou formu opět uskladní na předem určenou pozici.

Nejpokročilejší stupeň představují volně pohyblivé stoly umožňující libovolný přesun forem mezi několika stroji nebo skladovými prostory. Možnost nastavení výšky pak zaručuje kompatibilitu s různými typy strojů přičemž bezpečný převoz je i zde zaručen spolehlivým upevňovacím systémem. Stoly pro výměnu forem lze využít i pro jejich údržbu – součástí řešení může být stanice pro pravidelnou údržbu forem. Největších úspor lze samozřejmě dosáhnout při kompletním řešení výměny forem, od jejich upínání pomocí mechanických, hydraulických nebo magnetických systémů a rychlého napojení všech energií najednou díky systémům multinapojení až po převoz forem na pojízdných stolech – a právě v tomto ohledu může společnost Stäubli nabídnout ucelenou řadu technologií společně s mnohaletými zkušenostmi v této oblasti.
