KUBOUŠEK Ltd. presents: a new solution for separation from MTF Technik

KUBOUŠEK Ltd. presents: a new solution for separation from MTF Technik

Even when tools with hot runner channels and semi classical separation technique has not lost its importance. Depending on the input can be used by a variety of separation bits and separation drums.

Hranice třídicích možností s doposud známými zařízeními ležela v minulosti v první řadě u dílů s jen minimálními rozdíly ve velikosti, u malých nebo špičatých dílů s náchylností k zaklesávání navzájem nebo takových geometrií vtoků, které se separační mezerou provlékly. Stejně tak obvykle způsobovaly problémy gumové díly nebo díly s měkkým povrchem, které v třídicích zařízeních snadno uvízly.



MTF

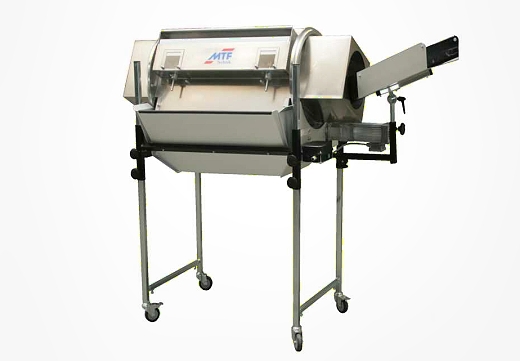

Pravoúhlý separační buben Typ 3 R7 B ve standardním provedení pro separaci komplexních dávek (vtoky / díly)



Pro tyto případy vyvinuli u MTF Technik zcela nový typ separačního bubnu, který byl současně přihlášen k patentování a veřejnosti prvně představen na veletrhu „K 2010" v Düsseldorfu. Nový MTF Pravoúhlý separační buben se skládá z nerezové klece se čtyřmi tangenciálními separačními mezerami, které mohou být pokaždé samostatně nastaveny v rozmezí mezi 0 a 58 mm. Separační mezery jsou tvořeny paralelními plochami se šířkou 80 mm. Tím je účinně zamezeno nežádoucímu provléknutí nebo protažení vtoků. Prostřednictvím vždy dvojice rýhovaných matic na jednu separační mezeru může dojít k přesnému a rychlému nastavení dle rozdílných tvarů tříděných dílů.

Tangenciálně vystupující separační mezery tím umožňují třídění i větších a plochých dílů, které až dosud nemohly být separovány běžnými známými typy separátorů s jednoduchou separační štěrbinou.

Asi největší předností  MTF Pravoúhlého separačního bubnu je pravidelné krátké otevření separační štěrbiny v horní úvrati otáčení bubnu během třídění. Chytrá konstrukce separační štěrbiny způsobí samovolné odklopení v každé otáčce a tím efektivně vylučuje zaháknutí nebo zasekávání vtoků a dílů do sebe navzájem. Díky této vlastnosti nového separátoru mohou být bez problému separovány i měkké díly.

mtf 2
Kombinovaný Pravoúhlý separační buben s děrovaným bubnem ve speciálním provedení pro dvoustupňové třídění 2K vstřikovaných dílů od vtoků



Nerezový konstrukční základ ve spojení s teflonem potaženým separačním pístem předurčuje tento typ separačního bubnu pro bezproblémové použití v čistých prostorech.

Klec separačního bubnu je navržena tak, že může být usazena na stávající standardní podvozky řady bubnových separátorů MTF Technik a rozšiřuje tím dosavadní produktový program.

mtf 3
Příklad integrace pravoúhlého separačního bubnu pŕímo do vstŕikovacího stroje.



Abychom pro Vás mohli vybrat tu optimální třídicí techniku, využíváme v technologickém centru v sídle centrály firmy KUBOUŠEK s.r.o. pro testování nejčastěji nasazované separátory nebo je nám v méně obvyklých případech dílů a vtoků k dispozici i zkušební prostor výrobce v Německu. Po obdržení vzorků jsou zde provedeny zkoušky třídění, z jejichž průběhu obdrží zákazník odpovídající videozáznam.
