High performance machining centers MIKRON HPM 1150U, 1350U, 1850U

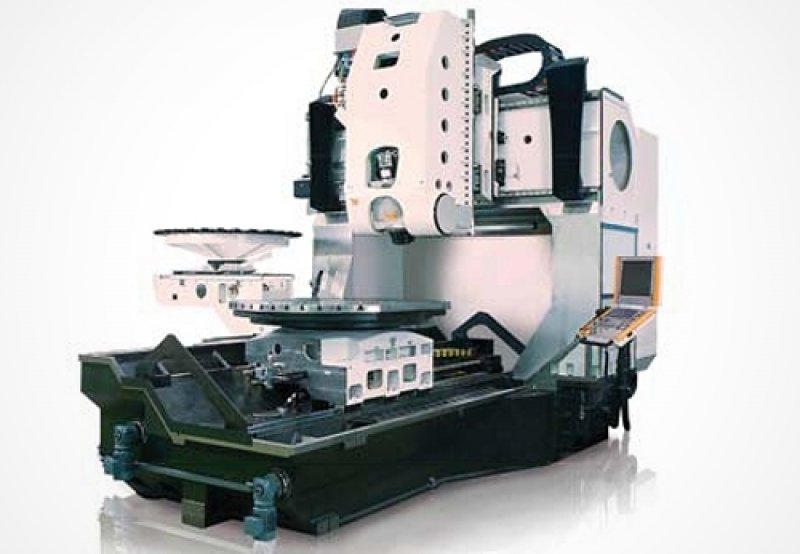

The company GF AgieCharmilles offers machines on the market bearing the Mikron HPM, which combine high power and precision machining through the use of a unique concept. High performance of machining ensure a powerful motor spindles from STEP TEC company from roughing to finishing the one workpiece clamping. Mikron HPM machines have the best accessibility to the workpiece in its class, user-friendly, with a robust and extremely rigid tilting his head. They are designed for 5-axis simultaneous machining with direct drive turntable.


MIKRON HPM 1150U -1350U -1850U

Univerzálne obrábacie centrá s unikátnymi charakteristikami

Stroje radu MIKRON HPM môžu pracovať aj s horizontálnym vretenom a obrobkom upnutým na konzole, čo prináša z hľadiska obrábania mimoriadne výhodný odvod triesok podporovaný vonkajším/ vnútorným chladením emulziou resp. vonkajším/vnútorným vzduchovým ofukom.

Rám stroja

Základom rámu stroja je liatinový monoblok. Pohybové skrutky s guličkovým obehom sú centricky umiestnené. Terasované vedenia v osi X zabezpečujú priaznivý rozklad síl. Lineárne vedenia a pohybové skrutky sú bez Backlash efektu a sklenené odmeriavacie pravítka sú umiestnené na všetkých osiach. Dosadacie plochy sú zaškrabávané. Tak je zabezpečená vysoká stála presnosť stroja v celom pracovnom rozsahu počas celého dňa. Optimálna absor pcia síl vznikajúcich v pracovnom procese frézovania má priaznivý vplyv na zivotnosť nastrojov. Spoľahlivosť je zaručená na dlhé obdobie.

Centrálne mazanie bez únikov oleja zaručuje dlhodobú spoľahlivosť pre optimálnu činnosť stroja. Výkonné otočné stoly s pohonom Direct drive majú priamy pohon stola bez ozubených prevodov s aktívnym kompresorovým chladiacim systémom a priamym omeriavaním. Otáčky stola sú do 40/min. Medzi výhody tohoto usporiadania patrí vysoká dynamika a akcelerácia rotačného pohybu stola, vysoká presnosť, stabilita a produktivita obrábacieho procesu. Rotačné frézovanie je tiež k dispozícii. Naklápacia hlava HPM 1150U – 1850U slúži ako sklopná os pre výkonnné 5 osové simultánne obrábanie.

Harmonický pohon naklápacej osi

Zaručuje výnimočnú presnosť a opakovateľnosť polohovania. Charakteristické preň sú vysoké prenášané krútiace momenty s nulovou hodnotou parametra Backlash, vysoký prevodový pomer, vysoká mechanická účinnosť prevodu, minimálne opotrebenie, dlhá životnosť a vysoká torzná tuhosť.


Motorové vretená

Stroje sú vybavené vysokovýkonnými vretenami značky Step-Tec s pracovnými otáčkami az do 24.000 /min., s optimálne dimenzovanými hybridnými keramickými ložiskami pre ťažké hrubovacie operácie s dlhými vyloženými nástrojmi, ako aj vysokorýchlostné operácie dokončovania s malými priemermi nástrojov. Plášť vretena je chladený riadeným chladiacim okruhom. Všetky vretená sú vektorovo riadené s krátkym časom akcelerácie a deakcelerácie. K dispozícii je vysoký výkon a krútiaci moment už v spodnom rozsahu otáčok. Priame závitovanie bez vyrovnávacej závitovej hlavy je štandardom.

Chladenie nástrojov štandardne zabezpečujú 3 dýzy pre kvapalnú emulziu a 2 dýzy pre ofukovací vzduch. K dispozícii je tiež minimálne hmlové chladenie, stredové chladenie 70 s tlakom barov a čoraz častejšie využívané stredové chladenie tlakovým vzduchom. V závislosti na výbere motorového vretena, so špičkovým krútiacim momentom až 324 Nm alebo s otáčkami až 24,000 min-1, pri možnom výkone na vretene až 38 kW, môže byť ekonomicky výhodne realizovaných mnoho aplikácií, od agresívneho hrubovania s množstvom odobratých triesok až po mikroobrábanie s frézovacími nástrojmi malých priemerov. Tiež je možné prevádzať operácie od hrubovania až po dokončovanie na jedno upnutie pri sériovej výrobe – s možnosťou paletizácie uvedeného radu strojov. Riadiaci systém je voliteľný - Heidenhain iTNC 530, resp. Siemens 840D.





HPM 1150U
HPM 1350U
HPM 1850U

Pracovné pojazdy









X

mm

1000

1350

1850

Y

mm

1150

1150

1400

Z vreteno vertikálne

mm

700

700

720

Z vreteno horizontálne

mm

895

895

905 (990)

Motorové vreteno HSK 63 / ISO 40









Maximálne otáčky

min-1

15000

15000

15000

Výkon vretena 40% ED/ S6

kW

38

38

38

Krútiaci moment  40% ED/ S6

Nm

193

193

193

Motorové vreteno  HSK 63









Maximálne otáčky

min-1

24000

24000

24000

Výkon vretena  40% ED/ S6

kW

30

30

30

Krútiaci moment  40% ED/ S6

Nm

75

75

75

Motorové vreteno  HSK 100









Maximálne otáčky

min-1





10000

Výkon vretena  40% ED/ S6

kW





34

Krútiaci moment 40% ED/ S6

Nm





324

Posuvy









Max. rýchloposuvy X, Y, Z

m/min

30

32

40

Max. pracovný posuv

m/min

15

15

15

Max. pracovná sila posuvov

kN

10kN

10kN

16 kN

Zrýchlenie pracovných osí

m/s²

4

4

4.5

Výmenník nástrojov









Počet miest vo výmenníku

ks

30/46/92

30/46/92

45/120/ 238

Pracovný stôl









Plocha stola

mm

Ø 1000

Ø 1100

Ø 1400

Maximálne zaťaženie stola (centrické)

kg

1100

1600

3000(4000)

Riadiaci systém









Typ



iTNC 530

iTNC 530

iTNC 530



opcia

SIEMENS 840D

SIEMENS 840D

SIEMENS 840D



Viac sa o vysokovýkonných frézovacích centrách radu MIKRON HPM 1150U-1350U-1850U dozviete TU »
