The extended version SGDE valve - application in ejector form

Nástrojárna šetří na vložení ovdzdušňovacího ventilu díky jednoduchosti zástavby. SGDE ventil si nese vlastní odvzdušňovací kanál, který je vyveden mimo tělo formy, a nevyžaduje dodatečné drážky. Nástrojárna jednoduše zakrátí ventil SGDE na požadovanou délku, aplikuje nástrčnou hlavu, fixovanou pojistným kolíčkem a vloží celý odvzdušňovací systém do formy jako standardní vyhazovač.

Údržba má zjednodušenou montáž a demontáž celé aplikace. Při vývoji bylo myšleno i na kompletní rozborku ventilu pro případ zatečení při nedodržení technologických podmínek.

I v případě technologické nekázně lisovny, je možné SGDE ventil vyjmout z formy a kompletně rozebrat a vyčistit.

Odvzdušňovací ventil SGDE se standardně aplikuje do dělící roviny a hlavička se fixuje do vyhazovacího stolu, shodně s aplikací standardního vyhazovače.

Výhody SGDE ventilu:

-       Vynikající odzvdušňovací kapacita
-       Systém odvzdušnění se neucpává
-       Výrazné snížení protitlaku v dutině
-       Kompatibilní se standardními ISO/DIN vyhazovači
-       Nastavitelná délka
-       Rozměry na přání

Aplikační tloušťky plastového dílu

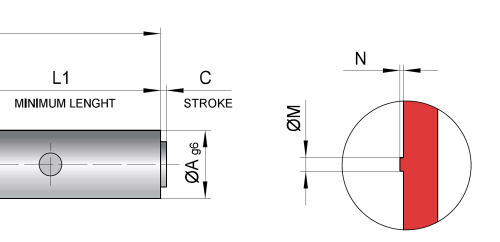

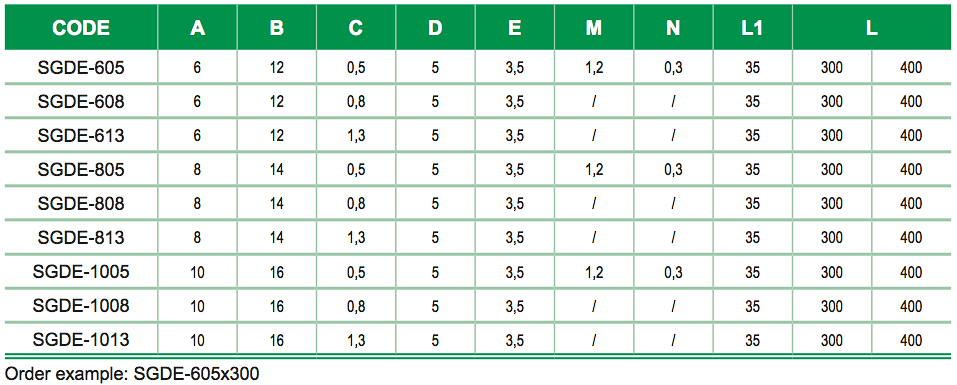

K dispozici jsou ve třech standardních variantách, které najdete rozllišené v tabulce ve sloupci C, M a N. Tato hodnota udává minimální výstupek odvzdušňovacího členu, který definuje tloušťku dílu.

Variata  SGDE-XX8, tedy C=0,5m: Tloušťka stěny je definována výškou odskoku C, který v tomto případě činní 0,5mm Tento SGDE ventil je možné aplikovat na tloušťku stěn OD 0,6mm nahoru (pohyblivý člen by se něměl opírat o protistěnu dutiny, aby nedošlo k poškození ventilu a protistěny. U tohoto typu vzniká malý přetok kolmo na dělící rovinu s rozměrem M/N - viz tabulka výše.

Variata  SGDE-XX8, tedy C=0,8m: Tloušťka stěny je definována výškou odskoku C, který v tomto případě činní 0,8mm Tento SGDE ventil je možné aplikovat na tloušťku stěn OD 0,9mm nahoru (pohyblivý člen by se něměl opírat o protistěnu dutiny, aby nedošlo k poškození ventilu a protistěny. U tohot typu je zbytek po odvzdušnění zcela rovný. Jsou zde viditelná dvě soustředná kolečka, podobně jako na trubkovém vyhazovači.

Variata  SGDE-X38, tedy C=01,3m: Tloušťka stěny je definována výškou odskoku C, který v tomto případě činní 1,3mm Tento SGDE ventil je možné aplikovat na tloušťku stěn OD 1,4mm nahoru (pohyblivý člen by se něměl opírat o protistěnu dutiny, aby nedošlo k poškození ventilu a protistěny. U tohot typu je zbytek po odvzdušnění zcela rovný. Jsou zde viditelná dvě soustředná kolečka, podobně jako na trubkovém vyhazovači.

Aplikační poznámka:
Použijte co nejbližší nižšší zdvih vyhazovacího členu. Čím vyšší zdvih odvzdušňovacího členu, tím je odvzdušnění lepší!

Systém se dodává ve třech kusech, jako hlavní, duté tělo (dřík vyhazovače) s odvzdušňovacím ventilem na konci. Další kus je hlavička, která je rozměrově shodná s hlavičkou vyhazovačů dle ISO/DIN. Třetí díl je pak pojistný/fixační člen pro rozebiratelné spojení hlavičky a dříku.

Ukázka aplikace

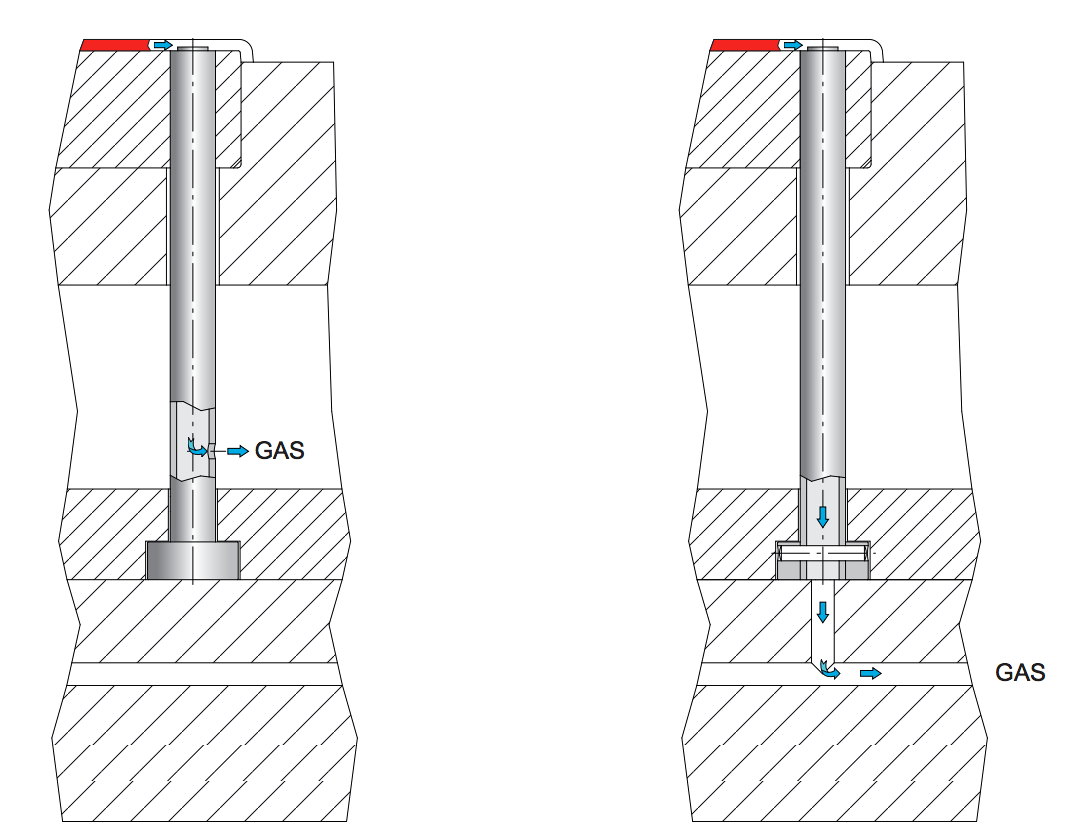

Na výše uvedeném obrázku jsou vidět dva možné způsoby odvodu vzduchu z dutiny. První z nich (vlevo) je odvod z dutého těla ventilu do volného prostoru mezi pevnou deskou formy a upínacím stolem. Nejjednodušší varianta.

Druhá možnost pak odvádí vzduch přes hlavičku do odvodové drážky, v případě pevné fixace těla SGDE ventilu. V tomto případě musí být odvzdušňovací drážka vyvedená až na okraj formy - minimální rozměr odváděcí drážky mimo prostor formy jsou 4mm², nebo průměr vrtání kanálu D=4mm.

UPOZORNĚNÍ: odvedení odvzdušňovací drážky do odlehčení dělící roviny NENÍ dostatečné!

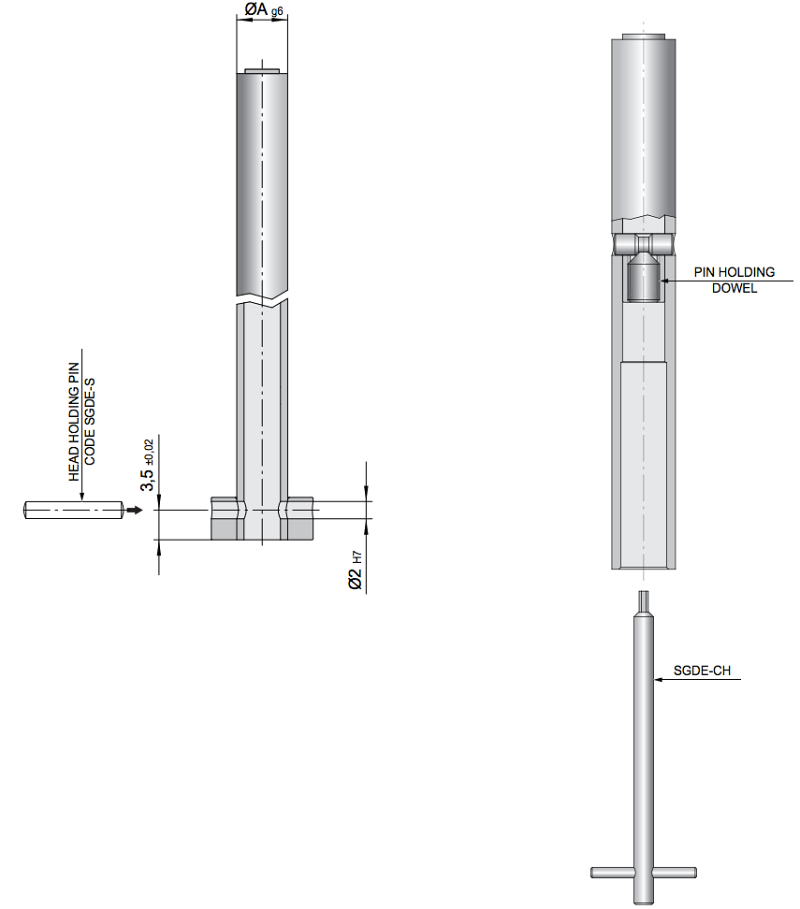

Na tomtoo obrázku je vlevo znázorněn způsop připěvnění hlavičky SGDE ventilu po zakrácení na požadovanou hodnotu.

V pravé části je pak vidět způsob rozebrání ventilu v případě čištění pomocí aplikačního klíče SGDE-CH

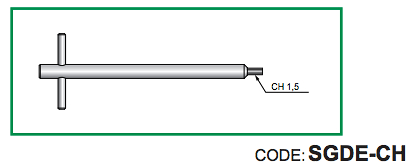

Klíč SGDE-CH pro rozborku a sborku ventilu.
