Granulating machine for string regranulation lines from CHODOS CHODOV s.r.o.

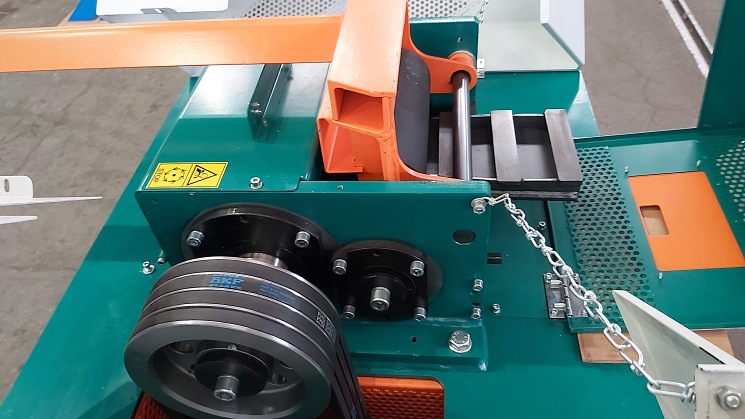

• Rám tvoří svařovaná konstrukce, ke které jsou přišroubovány nohy opatřené silentbloky.

• Vnitřek rámu je určen pro umístění pohonu na samostatném rámu s možností napínání klínových řemenů.

• V horní části rámu je přišroubován pomocný rám rotoru a odtahu.

• Nůž, pro sekání granulí, je výškově stavitelný. Pro vícenásobné použití má nůž možnost otáčení v závislosti na jeho opotřebení. Konstrukce upevnění nože umožňuje vymezování vůle mezi frézou a nožem.

• Velikost přítlaku se nastavuje polohou závaží na rameni rámu přítlačného válečku.

• Výsypka granulí (vypouštěcí místo) je opatřena otvorem pro její snadné čistění.

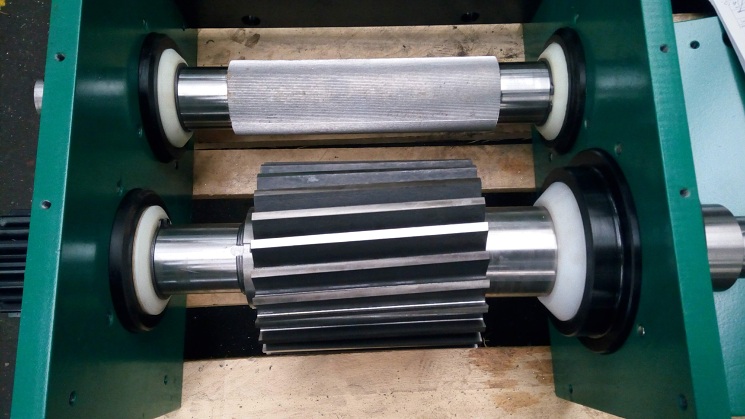

• Hřídel pohonu frézy (rotor) lze i s frézou vytáhnout z jedné strany po demontáži vybraných dílů.

• Kryty zajišťují bezpečnost při provozu granulovacího stroje.

• Granulovací stroj je učen pro práci ve výrobní lince. Nesmí pracovat samostatně.

• Granulovací stroj je zkonstruován tak, aby odběratel mohl použít osvědčený přítlačný váleček.


Skladba granulovacího stroje:

• Nožový granulátor – stroj, který řeže materiál uvnitř řezné komory tak, aby mohl projít do vypouštěcího místa.

• Řezná komora – část stroje, ve které probíhá řezání (rozmělňování).

• Rotor – řezací zařízení, ke kterému jsou uvnitř řezné komory připevněny nože.

• Pevný řezací nůž (nože) – jeden nebo více nožů, které jsou připevněny uvnitř řezné komory.

• Podávací místo – část stroje, ve které probíhá podávání materiálu.

• Podávací zařízení – část stroje používaná k podávání materiálu do řezné komory. Podávací zařízení může být pevné – např. zásobník nebo podobné zařízení, nebo pohyblivé – např. válce, šnek, pásový dopravník nebo pneumatický transportní zařízení.

• Vypouštěcí místo – část stroje, kudy granulát nebo zpracovaný produkt opouští řeznou komoru.

• Ovládací okruh – zajišťuje sdružování (sběr), zpracování a předávání informací nutných pro chod stroje.

• Silový okruh – je určen pro zajištění elektrické energie pro provoz stroje.

Základní parametry granulovacího stroje:

• výška 1467 mm

• šířka (včetně rozvaděče a pohonu) 1398 mm

• délka (bez nástěnné přívodky) 1339 mm

• osová výška vstupního otvoru strun 1237 mm

• hmotnost stroje 670 kg

• jmenovitý výkon pohonu 11kW

• instalovaný příkon 22 kVA

• odtahová rychlost strun 2,8 - 53 m/min

• množství zpracovávaného materiálu:

• max. 590 kg/h (PA6)

• max. 480 kg/h (PE)
