The new Ultra Micro Shortcake Blow tubular film - from Compuplast Ltd.

The new Ultra Micro Shortcake Blow tubular film - from Compuplast Ltd.

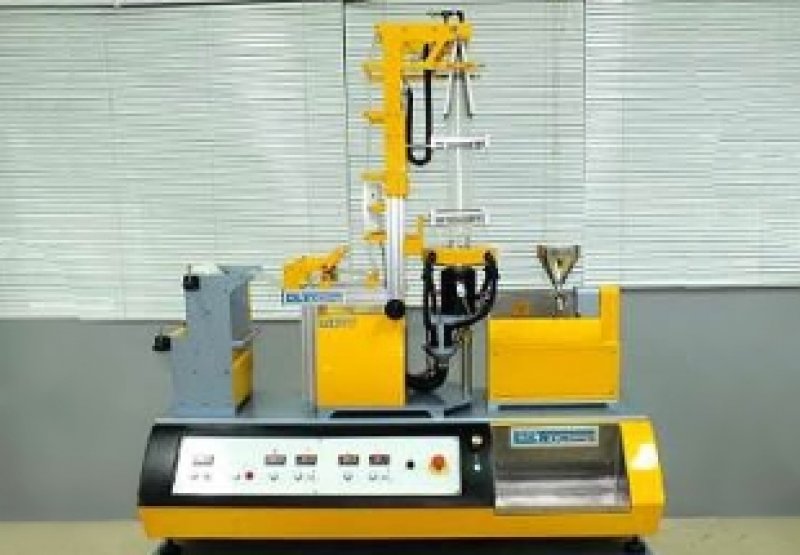

The desktop version of shortcake blow tubular film is the smallest in the world. Is based on a conventional horizontal Single screw extruder, which has the same elements as is the case with larger laboratory and production lines.



Tato linka má mnoho možností pro své uplatnění jak na univerzitách či jiných vzdělávacích institutech tak i pro výzkum, kde je potřeba studovat např. rozdílné vlastnosti materiálů při velmi malé spotřebě nebo také při ověřování vlastností velmi drahých materiálů.


Parametry extrůderu:

Kónický válec i šnek s průměrem 8 mm na konci šneku

24 L/D

3-polohová násypka pro dávkování, zamezení dávkování a vyprázdnění

Rychlý systém upínání adaptéru hlavy

Extruder je natáčivý z důvodu čištění

Výkonný bezkomutátorový stejnosměrný motor

Screw speed 0 to 140 RPM




Plně profesionální prvky kalibrační věže:

Výškově nastavitelná vzdálenost mezi výstupem hlavy a odtahovou dvojicí

Odtahová dvojice je řízena bezkomutátorovým

stejnosměrným motorem

Nastavitelná síla přítlaku odtahu pomocí pružiny

Nastavování vodítek vyfukovaného tubusu ve dvou rovinách

Nastavitelný úhel skládacích desek

Desky jsou z dřevěných leštěných latěk Válečky jsou s kuličkovými ložisky

Nastavitelná rychlost ventilátoru


 Jednoduše nastavitelná výška věže ručním kolem



Parametry vyfukovací hlavy:

Poniklovaná vysoce leštěná hlava s výbornou distribuci taveniny po obvodu díky vícechodému spirálovému trnu.

Možnost středění výstupní části

Výměnné hubice a trny pro jiné rozměry či tloušťky vyfukovaného tubusu.

Přívod vzduchu




Parametry vzduchového kroužku:

Vzduchový kroužek má čtyři tangenciální vstupy zajišťující velmi rovnoměrný rozvod vzduchu.

Natáčením nastavitená šterbina vzduchového kroužku

Nastavitelná rychlost odstředivého ventilátoru

Difuzor s rovnoměrnou distribucí vzduchu do všech čtyřech hadic




Ovládací panel obsahuje:

Digitální mikro PID regulátor teplot pro válec extruderu a hlavu

Digitální zobrazovač rychlosti otáček extrůderu

Digitální zobrazovač rychlosti odtahové dvojice

Digitální zobrazovač rychlosti navíjení

Potenciometr rychlosti otáček ventilátoru

Bezpečnostní STOP tlačítko

Mikroventil pro rozfouknutí bubliny

Na pravé straně panelu je praktická nerezová "zásuvka" pro taveninu při rozjezdu linky nebo při čištění.




Praktická skříňka s inspekčním světlem je umístěna ve spodní části věže před navíjením pro kontrolu povrchu.
Navíječka je poháněna  bezkomutátorovým stejnosměrným pohonem s plynulou změnou otáček. Jako opci lze zvolit navíječku dvoustanicovou. Obě verze navíječek mají prokluzovou spojku pro zajištění konstantního tahu ve fólii.








Rádi vám poskytneme bližší informace. Prosíme o oslovení našeho regionálního zástupce pro Českou a Slovenskou Republiku  :

COMPUPLAST s.r.o. - Jan Král

tř. T. Bati 299, 764 22, Zlín, Česká Republika

Tel.:+420 577 601 375, Mobil:+420 602 796 912

E-mail : jkral@compuplast.cz Website : www.compuplast.cz

 Labtech Engineering Co., Ltd.

Bangpoo Industrial Estate, 818 Moo 4, Soi 14B, Sukhumvit Road, Prakasa, Muang, Samutprakarn 10280, Thailand Tel.: 66-2-709 6959, Fax: 66-2-710 6488 and 89,

E-mail: labtech@ksc.th.com  Website: www.labtechengineering.com
