Electro boring machines from GF Machining Solutions

Electro boring machines from GF Machining Solutions

Electro sinking machinery of the Swiss company GF Machining Solutions are well known users worldwide. Company during its long history launched many groundbreaking technical solutions management electroerosion (EDM) process.

V súčasnosti je možné rozdeliť hĺbiace elektroerozívne stroje GF Machining Solutions do nasledujúcich oblastí podľa
pracovného určenia:

  • hĺbiace stroje pre mikroobrábanie
  • hĺbiace stroje pre vysokorýchlostné obrábanie
  • hĺbiace stroje pre elektroerozívne leštenie
  • hĺbiace stroje pre štandardné potreby
  • cenovo dostupné hĺbiace stroje

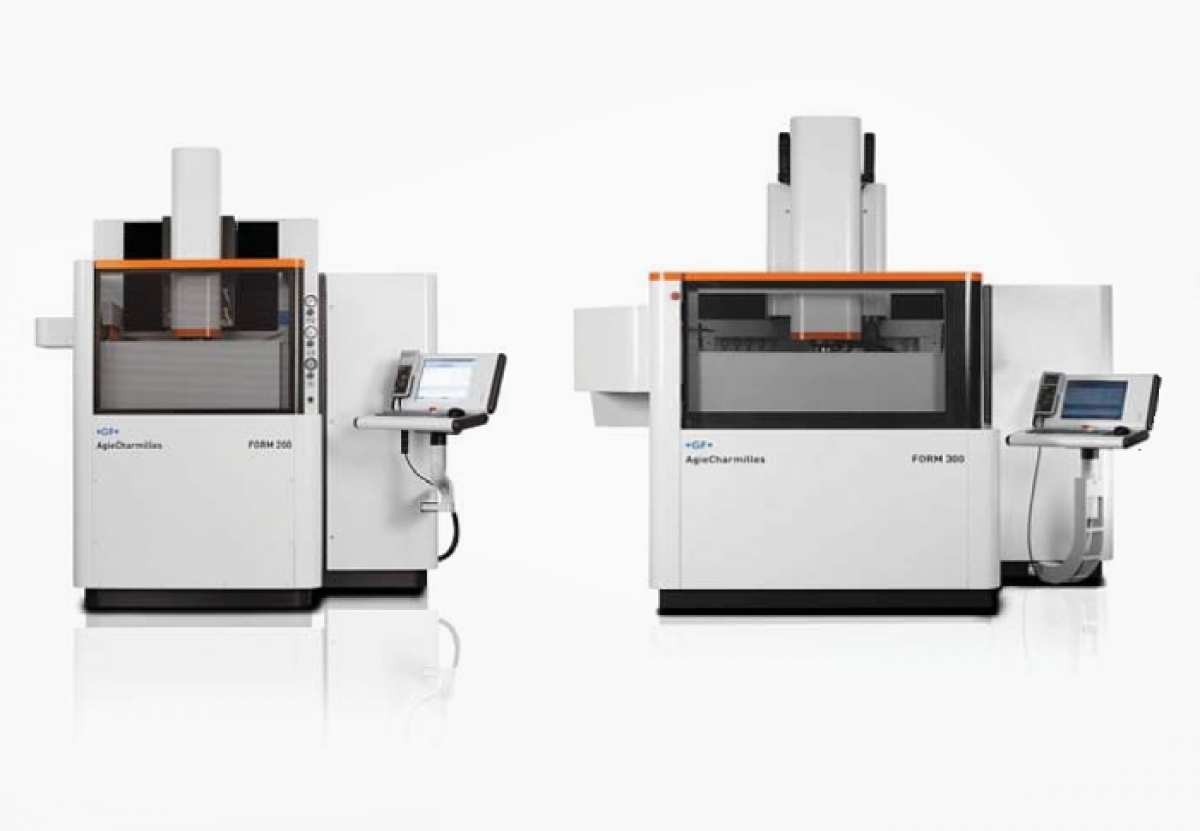

Rad strojov FORM 200/300/400 predstavuje nosný rad vyrábaných strojov, ktorý pokrýva viaceré vyššie uvedené oblasti. Hlavnou oblasťou je produktívne vysokorýchlostné obrábanie hlbokých dutín nástrojov, ale vďaka modernému technickému riešeniu úsporného digitálneho generátora typu ISPG je stroje možné nasadiť na aplikácie mikroobrábania a elektroerozívneho leštenia. Uvedené stroje bez kompromisov, samozrejme, plnia štandardné úlohy elektroerozívneho hĺbenia pri výrobe precíznych nástrojov, foriem a iných typov presných výrobkov.


Elektroerozívne hĺbiace stroje od GF Machining Solutions

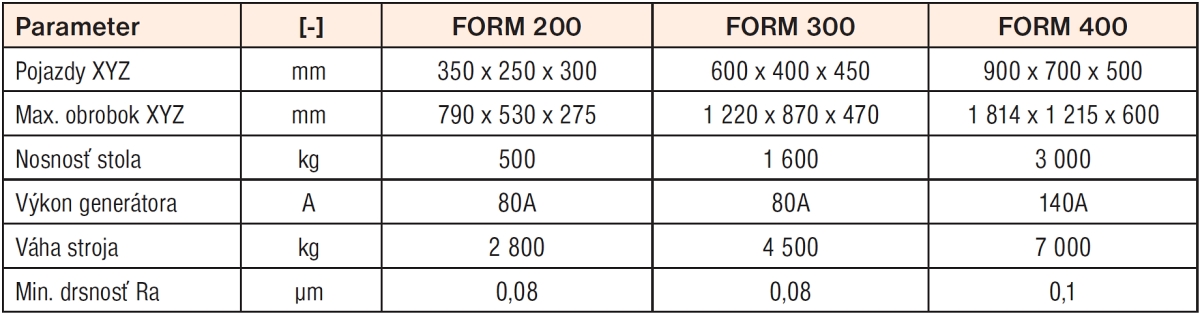

Základné technické parametre:


Elektroerozívne hĺbiace stroje od GF Machining Solutions

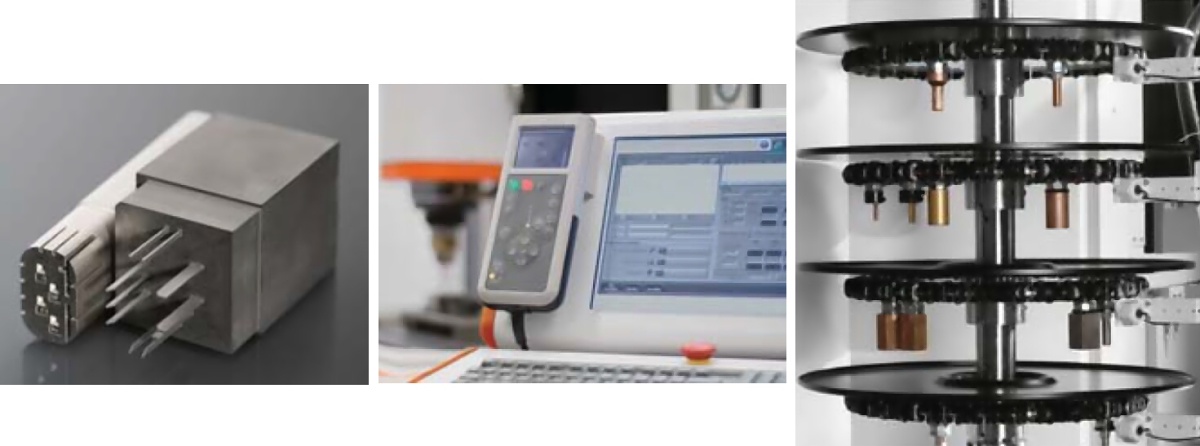

Charakteristické konštrukčné prvky:

  • kompaktný mechanický design s koncepciou tuhého nepohyblivého pracovného stola
  • priame odmeriavanie lineárnych pracovných osí XYZ a rotačnej osi C
  • štandardný IQ modul generátora pre minimálne opotrebenie grafitových a medených elektród
  • výmenník elektród – lineárny/rotačný – až do počtu 160 ks elektród
  • riadiaci systém AC FORM HMI – moderné touch-screen rozhranie pre operátora stroja
  • časový manažment zapnutia stroja pre úsporu spotrebovanej energie
  • integrovaná technologická databáza TECFORM pre optimálny návrh obrábacieho programu
  • iGAP technológie pre zvýšenie rýchlosti a ochrany grafi tových elektród s podrozmerom < 0,2mm
  • technológie pre 3D plošnú architektúru vhodné na zvýšenie odolnosti výliskov voči poškrabaniu
  • príprava na externú automatizáciu s robotom zabezpečujúcim výmenu paliet aj elektród
  • cenovo výhodné riešenia robotizácie strojov s nasadením robotov značky System 3R
  • upínacia hlava System 3R/Macro Nano s odchýlkou opakovaného upnutia elektródy ± 0.5μm
  • vysokorýchlostné prevedenie hlavnej pracovnej osi Z s posuvom 15 m/min a zrýchlením 10 m/s2
  • vysokoprecízna a tuhá C-osa Accura s priamym pohonom a krútiacim momentom 28 Nm
  • možnosť použitia meracích cyklov s infra sondou Renishaw
  • monitorovanie stroja pomocou nového medzinárodného komunikačného protokolu MTConnect.



Stroje FORM 200/300/400 dodáva a servisuje v Slovenskej a Českej republike spoločnosť GF Machining Solutions s.r.o.

Sídlo spoločnosti CZ:

Podolí 488
664 03 Podolí u Brna


Pobočka SR:


Ťatliakova 2051/8,
026 01 Dolný Kubín

www.gfms.com/cz

  • autor:
  • Ján Sihelský
  • GF Machining Solutions s.r.o.
