LIAD's BatchSave - gravimetric batch mixer

Jak funguje

Každý materiál se dává zvlášť do vážicí násypky s tím, že jednotlivá množství jsou soustavně kontrolována kontrolorem a srovnávána s přednastavenými hodnotami. Zvážený materiál je poté dopravovándo míchací komory, která dodává jednolitou směs.

Vlastnosti

• Až 6 různých materiálů (4 materiály u vzduchového ventilu, 2 materiály u šnekového podávání
• Až 600 Kg/h
• Dávka až 5.5 Kg
• Až 99 předpisů

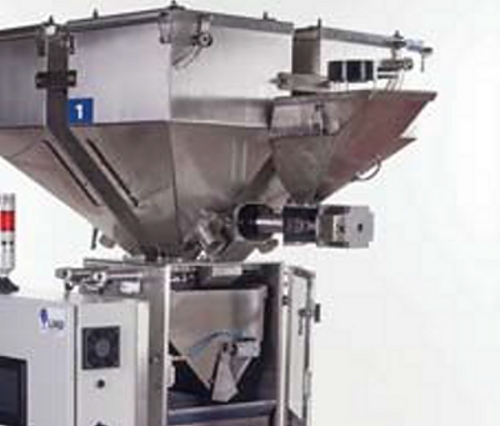

Násypky materiálu

BatchSave může zahrnovat až 4 násypky na hlavní materiály za použití podávání volným padáním prostřednictvím vzduchového ventilu, a až 2 násypky na aditiva prostřednictvím šnekového podávání.

Všechny násypky materiálu zahrnují otvory ke snadnému vyprázdnění a vyměnění materiálu a průhledy zajišťující vizuální kontrolu.

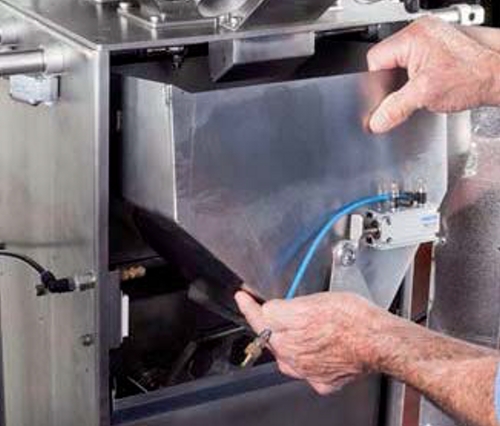

Vážicí násypka


Za použití jednoduché podávací buňky je vážicí násypka navržena tak, aby byla zajištěna extrémně vysoká přesnost- ±0.1%. Násypka je plně odmontovatelná a umožnuje jednoduchou údržbu a čištění

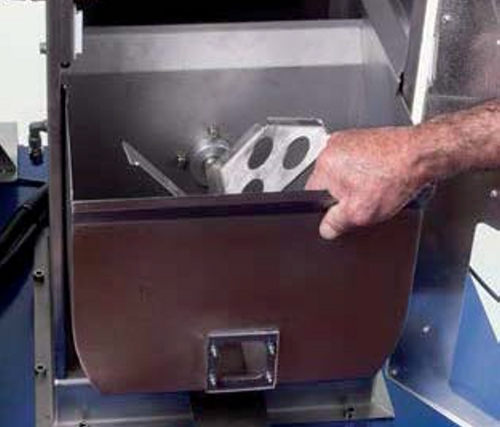

Míchač

Unikátní navržení efektivního míchače nemá žádné mrtvé prostory, čímž je zajištěno lepší a více homogenní míchání. Míchač může být plně odmontovatelný, bez úniku granulí, což napomáhá jednoduchému a rychlému čištění.

Konstrukce

Modulární konstrukce zaručuje vysokou flexibilitu s možností volby počtu komponent. BatchSave byl navržen tak, aby mohl být jednoduše nainstalován přímo na výrobní stroj nebo na speciální stojan a podávát materiál jednomu či několika strojům.

Široká průhledná dvířka umožňují přístup ke všem částem a také vizuální kontrolu výrobního procesu.

Bezpečnostní mikrovypínač vyřazuje stroj z provoze v případě otevřených dvířek.

Kontrola

Vyspělý PLC kontrolor sleduje celkové fungování systému. Po každé dávce následuje automatické překalibrování a, v případě potřeby, oprava chyb. Tím je zajištěna mimořádná přesnost procesu míchání.

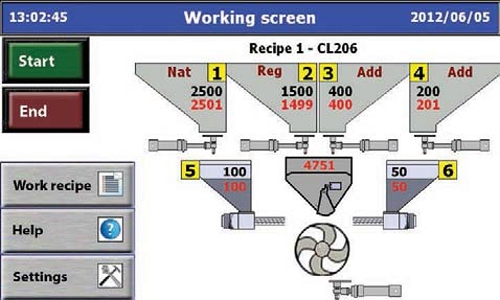

Jednoduchá dotyková obrazovka ulehčuje jednoduché nastavení, obsluhu a sledování.

Kontolor je kompatibilní s MODBUS prostřednictvím TCP/IP protokolu a může plynule komunikovat s LIAD-View PC softwarem.


Volby

• Kontrola plnění, integrovaná s centrálním podtlakovým systémem
• Podpora Venturiho podavačů
• Stojan k podávání jednomu či více strojům
• Koš na namíchaný materiál s pneumatickým vysypáváním s posuvnými dvířky
• Senzory hladiny pro násypky materiálu

Technické údaje

• Příkon: 3x380V, 50 Hz
• Spotřeba vzduchu: 0.3 m3/hr
• Tlak vzduchu: 6 bar
• Rozměry: L=1368 x W=747 x H=1218 mm (s 6 násypkami materiálu, bez stojanu či nakládačů násypek)
