Construction tips of company Strack Normalien

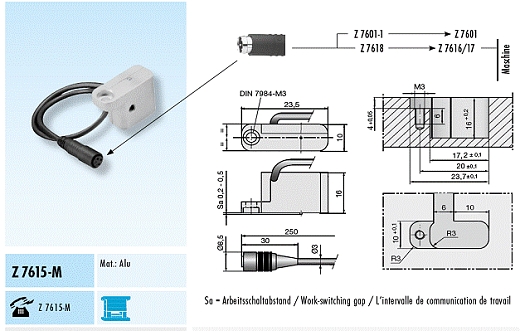

NOVÝ KONCOVÝ SPÍNAČ STRACK Z 7615-M Z 7615-M
je možné zasadit přímo do zahloubení pro šíbr.
Umístění koncového spínače přímo do zahloubení pro šíbr je velká výhoda, kterou tento koncový spínač s označením STRACK Z 7615-M přináší. Jeho přínosem je především to, že pozice šíbru je detekována uvnitř nástroje na samotném šíbru a jeho případnou chybnou pozici tak můžeme odhalit rychleji a spolehlivěji . Můžeme tak předejít případnému poškození nástroje. S využitím STRACK zkušebního led indikátoru a adaptéru může být tento spínač i samostatně nastavován.
Tento mikrospínač, který je zasazen do robustního hliníkového pouzdra , může pracovat v okolní teplotě do cca 70 Celsia, je odolný proti kapalině dle ochrany IP 40.
Zabudování více koncových spínačů se současnou indikací je také možné a to s pomocí slučovacích adaptérů STRACK.
 |
CENTROVÁNÍ FORMOVACÍCH DESEK S PŘEDPĚTÍM
STRACK W 44 – centrování bez vůle.
Vystředění formovacích desek může být v praxi velmi náročné. Pro perfektní centrování obou formovacích desek je nyní k dispozici patentovaná novinka STRACK s označením W44.
Nový centrovací element pracuje po zabudování zcela bez pracovní vůle. Toho je dosaženo tím, že středění pracuje s předpětím a to minimálně tři setiny milimetru. Při vývoji byl inspirací princip funkce kuličkového vedení . Uložení samotné pak bylo realizováno pomocí jehličkových válečků.
Velkou výhodou tohoto řešení je zaručená skutečnost, že centrování pracuje bez tření, které způsobuje opotřebení. V testu jsme podrobili element zátěži více než tří milionů zdvihů a nebylo zjištěno žádné poškození v podobě rýh apod. Vedle této vysoké životnosti je výhodou také snadnější zabudování.
 |
VMM s.r.o, výhradní zastoupení firmy STRACK pro Českou a Slovenskou republiku
-
